Filtri OlioAnalisi Completa del Motore: dal Funzionamento agli Schemi Costruttivi
Questo articolo, sebbene non approfondito, mira a rivelare inizialmente i misteri del motore e a fungere da utile riferimento per la scelta di una motocicletta. Il motore della moto, componente centrale del veicolo, fornisce la spinta necessaria al movimento, permettendo ai motociclisti di godere della libertà e dell'adrenalina della guida. Tuttavia, è un peccato che le informazioni sui motori disponibili online siano spesso incomplete o di difficile comprensione. Dopo un'attenta ricerca e organizzazione, sono finalmente riuscito a interpretare con maggiore chiarezza i parametri fondamentali delle moto e a spiegare in modo semplice il principio di funzionamento del motore. Per condividere questa conoscenza più ampiamente, ho deciso di organizzare la mia comprensione in un articolo per il beneficio dei lettori. Nel descriverlo, ho cercato di evitare termini tecnici complessi, sforzandomi di presentare i misteri del motore in modo accessibile. Se notate errori o mancanze durante la lettura, vi prego di segnalarli nei commenti; li correggerò il prima possibile.
A. Dimostrazione del Processo di Lavoro del Motore
Successivamente, osserviamo in dettaglio il processo di lavoro di un motore Ducati bicilindrico a quattro tempi attraverso un video.
Questo motore, apprezzato per le sue prestazioni eccezionali e il funzionamento stabile, ha conquistato molti appassionati di moto.
Attraverso il video, potete vedere chiaramente il lavoro coordinato dei vari componenti del motore e percepire la potenza che conferisce alla moto.
B. Classificazione dei Motori
Il motore, noto anche come propulsore, è un dispositivo in grado di convertire varie forme di energia in energia meccanica. Esistono molti tipi, inclusi motori a combustione interna, motori elettrici, motori a vapore, turbine e mulini a vento. Tra questi, i motori termici e quelli elettrici sono due tipi comuni. Il motore termico converte principalmente energia termica (da benzina, diesel, ecc.) in energia cinetica, mentre il motore elettrico converte l'energia elettrica in energia cinetica. Attualmente, nel mercato motociclistico sono ampiamente utilizzati motori termici, che funzionano bruciando benzina per spingere la moto in avanti.
I motori utilizzati nelle moto sono principalmente motori a combustione interna. Il loro principio di funzionamento si basa sulla generazione di potenza attraverso l'espansione della combustione del carburante in uno spazio confinato. Nello specifico, la miscela di carburante e aria (con l'aggiunta di una piccola quantità di olio nei motori a due tempi per lubrificare il pistone) viene accesa dalla candela; il calore generato dalla combustione spinge i gas ad espandersi. Questa forza di espansione viene infine convertita in energia meccanica e rilasciata come potenza tramite un dispositivo meccanico (come un motore alternativo).
Il motore alternativo è la forma più comune di motore a combustione interna. In esso, i gas combusti spingono il pistone in un movimento alternativo (su e giù); il pistone trasmette poi questo movimento lineare alternato all'albero motore, che lo converte in movimento rotativo, fornendo così potenza alla moto.
C. Analisi Dettagliata della Costruzione del Motore e Glossario dei Termini
Approfondiamo ora la costruzione interna del motore. Prendendo come esempio un motore a quattro tempi, il suo principio di funzionamento e i nomi dei componenti sono illustrati nella figura.
Comprendendo questi dettagli costruttivi, possiamo capire più completamente come il motore converte efficientemente il calore in movimento.
1. E: Albero a camme di scarico
2. I: Albero a camme di aspirazione
3. S: Candela
La candela è responsabile di generare la scintilla elettrica che accende la miscela compressa e nebulizzata di benzina e aria.
4. V: Valvola
La valvola controlla l'ingresso della miscela aria-carburante nella camera di combustione e l'espulsione dei gas di scarico dopo la combustione.
5. P: Pistone
Il pistone è definito il "componente centrale" del motore.
È responsabile di convertire l'energia della combustione nel cilindro in energia meccanica e di trasmettere la potenza all'albero motore tramite la biella.
Svolge anche il compito cruciale di resistere all'ambiente ad alta temperatura e pressione della combustione e, insieme alla testata e alle pareti del cilindro, forma la camera di combustione.
La sua parte superiore è solitamente dotata di due segmenti di tenuta (anelli di tenuta) e un segmento raschiaolio (anello raschiaolio) per impedire alla miscola fresca e ai gas di scarico di entrare nel carter dell'albero motore e per impedire all'olio del carter di entrare nella camera di combustione.
6. R: Biella del motore
La biella, dispositivo chiave per la trasmissione della potenza, è responsabile di trasmettere la forza generata dal pistone all'albero motore, guidando così l'intero sistema del motore.
7. C: Albero motore (Albero a gomiti)
L'albero motore, questo lungo albero rotante, è un componente indispensabile. Trasforma abilmente l'energia cinetica del movimento lineare alternato del pistone in energia cinetica rotativa, guidando il normale funzionamento del sistema motore. Tuttavia, durante il funzionamento, l'albero motore è soggetto a notevole attrito, causandone usura. Per questo motivo, i progettisti hanno creato appositamente fori per l'olio sulla superficie dell'albero motore per garantire che l'olio lubrifichi ogni angolo, riducendo efficacemente le perdite per attrito e prolungando la durata dell'albero motore.
8. W: Camicia d'acqua (per raffreddamento a liquido)
La camicia d'acqua, componente importante del sistema di raffreddamento del motore, ha la funzione di raffreddare la camera di combustione ad alta temperatura, prevenendo danni alla durata del motore causati dal calore continuo. Grazie al raffreddamento della camicia d'acqua, il motore può mantenere una temperatura di esercizio adeguata, garantendo un funzionamento stabile a lungo termine.
9. Corsa (Tempo)
La corsa, indicatore chiave del ciclo di lavoro del motore, comprende l'intero processo in cui il pistone si sposta dal punto morto superiore (PMS) al punto morto inferiore (PMI) e ritorna al PMS. Descrive un ciclo completo di lavoro, che include le quattro fasi fondamentali: aspirazione, compressione, combustione (espansione) e scarico. Nei motori a due tempi, per ogni giro completo dell'albero motore, il pistone completa un movimento dal PMS al PMI e ritorno al PMS, costituendo così una corsa completa.
Il flusso di lavoro di un motore a quattro tempi è diverso. In un motore a quattro tempi, il completamento di un ciclo di lavoro richiede due giri completi dell'albero motore, durante i quali il pistone entra in contatto con PMS e PMI due volte ciascuno. Questo processo comprende ugualmente le quattro fasi chiave di aspirazione, compressione, combustione e scarico, ma è più complesso rispetto a quello di un motore a due tempi.
10. Cilindrata
La cilindrata è determinata dalle dimensioni (volume) del cilindro. Una cilindrata maggiore significa che può essere aspirata più miscela aria-carburante, rilasciando quindi una maggiore energia esplosiva per ogni ciclo di lavoro. Si calcola con la formula: (Raggio del cilindro)² x π (Pi greco) x Corsa x Numero di cilindri. Prendendo un motore a quattro cilindri con alesaggio di 80 mm e corsa di 90 mm come esempio, possiamo calcolare la sua cilindrata:
(40)² (raggio al quadrato) x 3.14 (π) x 90 (corsa) x 4 (numero di cilindri) = 1.8 litri. Poiché la sezione del cilindro è circolare e π è un numero irrazionale, è impossibile ottenere un risultato intero nel calcolo effettivo. Pertanto, la cilindrata dichiarata per le moto è spesso leggermente superiore a quella effettiva. Ad esempio, se dichiarata 150ml, la cilindrata effettiva potrebbe essere 149ml.
11. Corsa
La corsa, cioè la distanza percorsa dal pistone dal PMS al PMI, è un parametro importante del motore. La lunghezza della corsa influisce direttamente sulle prestazioni del motore. Con una corsa più lunga, aumenta la distanza del movimento alternativo del pistone e aumenta anche l'ampiezza del movimento della biella. Ciò comporta un aumento della lunghezza delle manovelle dell'albero motore, aumentando così la coppia erogata dal motore, ma riducendo il regime massimo. Pertanto, i motori a corsa lunga sono più adatti a funzionare in ambienti con basse esigenze di velocità e condizioni stradali difficili, come i motori utilizzati nelle moto da cross. Al contrario, i motori a corsa corta sono più orientati verso regimi elevati e un'elevata potenza.
12. Rapporto di compressione
Il rapporto di compressione indica il grado di compressione della miscela aria-benzina. Si calcola come il volume della camera di combustione diviso per il volume totale del cilindro. Dopo la fase di aspirazione, il pistone si sposta verso l'alto, comprimendo la miscela. Quando la scintilla elettrica accende questa miscela compressa, rilascia energia spingendo il pistone verso il basso, generando così potenza. Un rapporto di compressione più elevato aumenta la potenza erogata dal motore. Tuttavia, il rapporto di compressione non può essere aumentato indefinitamente. Un rapporto troppo elevato può causare detonazione (battito in testa) durante la combustione della miscela, compromettendo le prestazioni di guida della moto e riducendo il comfort.
13. Efficienza del motore
Nei motori a combustione interna, l'efficienza del motore è un indicatore chiave che misura la relazione tra input e output. Rappresenta il rapporto tra la potenza erogata dal motore e la potenza generata dalla combustione del carburante. L'efficienza del motore comprende due indicatori chiave: efficienza meccanica ed efficienza termica.
L'efficienza meccanica è definita come il rapporto tra la potenza effettiva (all'albero) e la potenza indicata. Per i motori a benzina, l'efficienza meccanica è generalmente compresa tra 0,8 e 0,9. L'efficienza termica riflette la proporzione del calore generato dalla combustione del carburante che viene effettivamente convertita in lavoro utile. Confrontata con il calore totale generabile, è un parametro importante per misurare le prestazioni del motore. Tuttavia, a causa delle perdite attraverso il sistema di raffreddamento del motore e lo scarico dei gas, solo una piccola parte del calore generato dalla combustione del carburante può essere effettivamente utilizzata per compiere lavoro. Ciò rende l'efficienza termica dei motori relativamente bassa, generalmente intorno al 20-25%, mentre i motori automobilistici possono raggiungere efficienze del 35%.
14. Potenza del motore
Il lavoro compiuto dal motore nell'unità di tempo è chiamato potenza del motore e riflette la velocità con cui il motore compie lavoro. Corrispondenti al lavoro indicato e al lavoro effettivo, la potenza del motore può essere suddivisa in potenza indicata e potenza effettiva (o potenza all'albero). La differenza tra queste due rappresenta la potenza persa per attrito meccanico. Nel Sistema Internazionale (SI), l'unità di misura della potenza del motore è il Watt (W), ma l'unità comunemente usata è il Cavallo Vapore (CV), dove 1 CV = 735 W. È importante notare che l'aumento del peso e dello spessore della carrozzeria per motivi di sicurezza può influire sulla potenza percepita del motore. Pertanto, moto equipaggiate con motori di piccola cilindrata non sono sempre più lente o con prestazioni inferiori rispetto a quelle con motori più potenti.
15. Coppia del motore
La coppia, in fisica, è definita come la tendenza di una forza a far ruotare un oggetto attorno a un asse o a un fulcro. Riflette l'effetto torsionale esercitato dalla forza sull'asse o sul fulcro. Nel motore di una moto, la coppia si riferisce alla forza di rotazione trasmessa dall'albero motore all'uscita per trascinare altri componenti. Questa forza è la fonte fondamentale della spinta propulsiva della moto: maggiore è la coppia, maggiore è la forza di trazione della moto.
16. Depositi carboniosi nel motore
L'accumulo di depositi carboniosi all'interno del motore della moto può causare una serie di problemi, come valvole che non si chiudono ermeticamente o che si bloccano, portando a una riduzione della potenza del motore, surriscaldamento e aumento del consumo di carburante. I depositi carboniosi si dividono principalmente in due categorie: depositi da olio e depositi carboniosi veri e propri. I depositi da olio sono causati dalla decomposizione dell'olio lubrificante in condizioni di alta temperatura e pressione. I depositi carboniosi veri e propri derivano invece dalla combustione incompleta della benzina, lasciando depositi di particelle di carbonio e impurità su molte parti del motore, come la superficie della camera di combustione, la sommità del pistone, le scanalature degli anelli, le luci di scarico e le candele.
D. Confronto tra Motore a Due Tempi e Motore a Quattro Tempi
Sebbene i motori a quattro tempi dominino il mercato e siano ampiamente utilizzati nelle moto, i motori a due tempi hanno vantaggi significativi nel campo delle corse. Di seguito, esploreremo in dettaglio le differenze tra questi due tipi di motore e i loro rispettivi vantaggi e svantaggi.
1. Principio di funzionamento del motore a due tempi
Il ciclo di lavoro di un motore a due tempi comprende due fasi principali. Prima fase: Aspirazione e Compressione. Il pistone si sposta verso l'alto, creando una depressione che aspira la miscela di benzina e aria (con una piccola quantità di olio) nel carter. Successivamente, il pistone si sposta verso il basso, comprimendo la miscela fresca nel carter. La miscela precompressa passa poi nel cilindro sopra il pistone. Seconda fase: Combustione e Scarico. La miscela sopra il pistone viene compressa mentre il pistone sale verso il PMS. Quando il pistone è vicino al PMS, la candela accende la miscela. L'espansione dei gas combusti spinge violentemente il pistone verso il basso (PMI). Durante la discesa, il pistone apre prima la luce di scarico, permettendo ai gas combusti di fuoriuscire. Successivamente, apre la luce di travaso (o aspirazione), permettendo alla miscela fresca precompressa nel carter di entrare nel cilindro, aiutando anche a spingere fuori i gas di scarico residui.
Vantaggi
A parità di regime, un motore a due tempi ha un numero di combustioni doppio rispetto a un motore a quattro tempi, erogando quindi una potenza specifica maggiore. Inoltre, la costruzione del motore a due tempi è più compatta e leggera, con un numero di parti significativamente ridotto. Ciò conferisce alle moto con motore a due tempi un vantaggio significativo in termini di prestazioni (potenza/peso).
Svantaggi
Tuttavia, i motori a due tempi presentano anche degli inconvenienti. Poiché le fasi di aspirazione e scarico avvengono parzialmente in contemporanea e sovrapposte, a bassi regimi la luce di scarico rimane aperta troppo a lungo. Ciò permette a parte della miscela fresca di uscire direttamente dallo scarico insieme ai gas combusti ("perdita di carica fresca"), riducendo la potenza a bassi regimi. Ancora più grave, questa miscela fresca non bruciata viene rilasciata direttamente nell'atmosfera, causando spreco di carburante e inquinamento ambientale.
Inoltre, i motori a due tempi sono soggetti a un'usura più rapida. A causa dei depositi carboniosi derivanti dalla combustione dell'olio lubrificante e della presenza delle luci di aspirazione e scarico sulle pareti del cilindro, l'usura è significativamente maggiore rispetto ai motori a quattro tempi. Tipicamente, un motore a due tempi potrebbe richiedere la sostituzione dopo circa 10 anni, mentre un motore a quattro tempi, con una corretta manutenzione, può durare oltre 20 anni.
2. Principio di funzionamento del motore a quattro tempi
(1) Fase di Aspirazione: Il pistone si sposta dal PMS al PMI. La valvola di aspirazione si apre, permettendo alla miscela aria-benzina di entrare nel cilindro.
(2) Fase di Compressione: Il pistone si sposta dal PMI al PMS, comprimendo la miscela aria-carburante nel cilindro. Entrambe le valvole sono chiuse.
(3) Fase di Combustione (o Espansione): Quando il pistone è vicino al PMS alla fine della compressione, la candela accende la miscela compressa. La rapida espansione dei gas combusti spinge violentemente il pistone dal PMS al PMI.
(4) Fase di Scarico: Il pistone si sposta dal PMI al PMS. La valvola di scarico si apre, permettendo ai gas combusti di essere espulsi dal cilindro.
Vantaggi
I motori a quattro tempi offrono numerosi vantaggi. Innanzitutto, i processi di aspirazione, compressione, espansione (combustione) e scarico sono chiaramente separati e distinti, garantendo stabilità ed elevata efficienza. Questo motore può funzionare in un ampio intervallo di regimi, da bassi a molto alti (oltre 500-1000 giri/min). Inoltre, evita il problema della perdita di carica fresca tipico dei motori a due tempi, riducendo così il consumo specifico di carburante. A bassi regimi, funziona in modo più fluido e, grazie alla lubrificazione con olio, è meno soggetto al surriscaldamento. I processi di aspirazione e compressione hanno una durata più lunga, migliorando l'efficienza volumetrica e la pressione media effettiva. Rispetto ai motori a due tempi, i carichi termici sono inferiori, riducendo i problemi di deformazione e fusione. Grazie alla corsa generalmente più lunga, sono molto adatti per applicazioni che richiedono coppia elevata.
Svantaggi
Tuttavia, i motori a quattro tempi presentano anche alcuni svantaggi. Il meccanismo di distribuzione delle valvole è relativamente complesso e comprende molte parti, rendendo la manutenzione più difficile. Inoltre, questo motore tende a generare più rumore meccanico durante il funzionamento. È importante notare che, poiché la fase di combustione (potenza) avviene solo una volta ogni due giri dell'albero motore, la rotazione è meno equilibrata rispetto a un due tempi (squilibrio torsionale).
E. Configurazioni Comuni dei Motori
I motori a quattro tempi possono essere disposti in diverse configurazioni, che influenzano in modo significativo le prestazioni e l'applicabilità del motore. Le configurazioni comuni includono motori in linea, a V, a W e boxer (opposti). I motori in linea hanno una struttura semplice e sono adatti per cilindrate più piccole; i motori a V sono spesso utilizzati per modelli ad alte prestazioni, fornendo una potenza maggiore. Il motore a W combina i vantaggi del motore a V con una maggiore efficienza di combustione (sebbene raro nelle moto). I motori boxer sono apprezzati per le prestazioni equilibrate e le dimensioni compatte.
1. Caratteristiche Strutturali del Motore a V

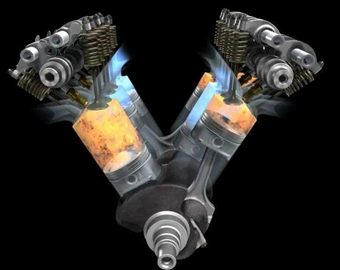

Il concetto di progettazione del motore a V prevede di dividere tutti i cilindri in due gruppi e disporli in due file ad angolo tra loro, formando due piani inclinati. Visti di lato, i cilindri formano una configurazione a V, da cui il nome. Questo design non solo segue i principi aerodinamici, ma riduce efficacemente l'altezza e la lunghezza complessive del motore, consentendo un cofano motore più basso e liberando così più spazio per l'abitacolo. Inoltre, l'angolo tra le bancate può contribuire a bilanciare le vibrazioni del motore.
Tuttavia, il motore a V presenta anche alcuni svantaggi. Poiché richiede due teste cilindro, la sua struttura è più complessa rispetto ad altri tipi di motore. Sebbene l'altezza sia ridotta, la larghezza aumenta, limitando lo spazio sui lati del motore e rendendo difficile l'installazione di altri componenti.
2. Caratteristiche Strutturali del Motore a W
Il motore a W può essere visto come una variante del motore a V. La sua caratteristica distintiva è che i cilindri su ciascuna bancata del V sono leggermente sfalsati tra loro. Questo design aumenta la complessità del motore ma ottimizza ulteriormente l'utilizzo dello spazio, controllando efficacemente sia l'altezza che la larghezza. Tuttavia, è importante notare che, a causa di questa struttura unica, il motore a W è raramente utilizzato nel campo delle motociclette.
3. Motore Boxer (Orizzontalmente Contrapposto)

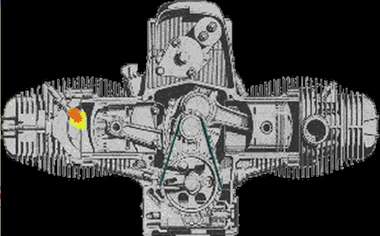

La caratteristica unica del motore boxer è che i suoi pistoni si muovono orizzontalmente uno verso l'altro. Questo design compensa parzialmente le vibrazioni primarie, rendendo il funzionamento del motore più fluido. Inoltre, l'angolo di movimento dei pistoni offre un buon bilanciamento, riducendo la necessità di contrappesi sull'albero motore e quindi il suo peso. Questo vantaggio contribuisce a ridurre il peso complessivo del motore e migliora la prontezza della risposta ai regimi.
Tuttavia, il motore boxer presenta anche degli svantaggi. Innanzitutto, il processo di produzione è più complesso e richiede più tempo, portando a costi di produzione più elevati. In secondo luogo, questa configurazione si adatta meglio a veicoli a trazione posteriore o integrale, limitando la sua applicazione su altri tipi di veicoli.
4. Motore in Linea
La caratteristica del motore in linea è che tutti i cilindri sono disposti fianco a fianco su un unico piano. Questo design rende la struttura del basamento e dell'albero motore relativamente semplice. Utilizza tipicamente un'unica testata, riducendo i costi di produzione. Inoltre, questo motore offre elevata stabilità, eccellente coppia a bassi regimi e buona economia di carburante. Le sue dimensioni compatte ne consentono un'ampia applicazione su molti veicoli. Tuttavia, lo svantaggio principale del motore in linea è che la sua potenza specifica (potenza per cilindrata/litri) è generalmente inferiore rispetto alle configurazioni a V o boxer, soprattutto con un numero elevato di cilindri, a causa della maggiore lunghezza.
